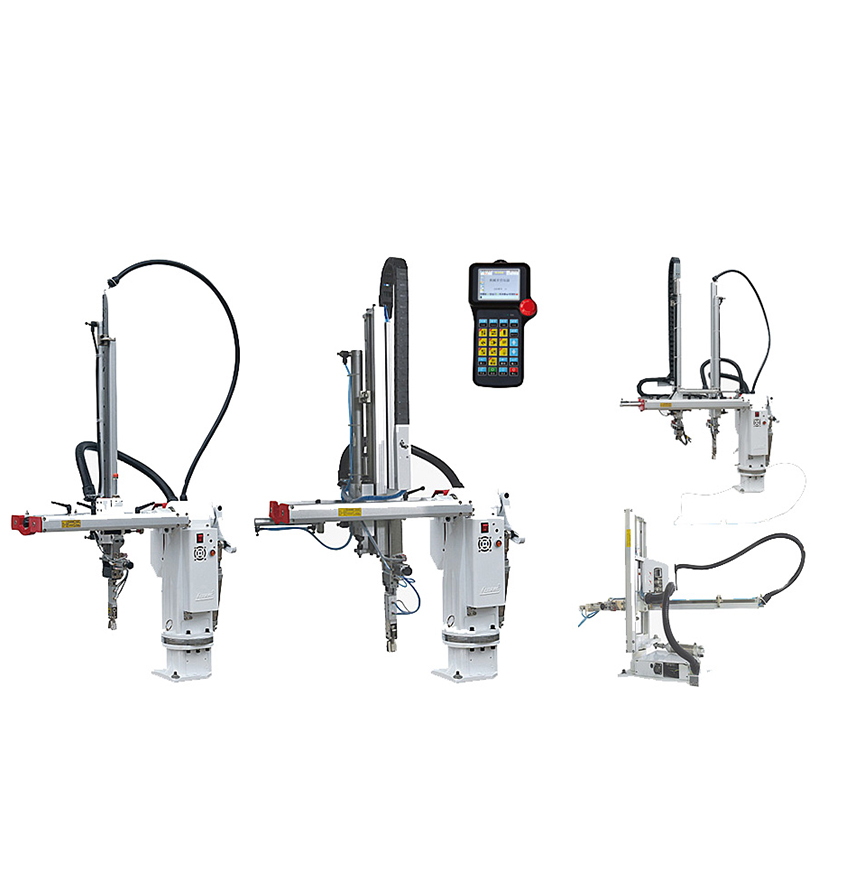

速度快·高效能·低噪音·寿命长·经济型适用于50-280吨的注塑机，用于取出成品及水口。型号有550/650/850，上下手臂有单截式v及双截式PR；上下行程从350-950mm,专用于两板模；单功能用于夹水口，全功能可以夹水口或同时夹水口与吸成品；爪旋机构，可以旋转成品90度。安装此机械手臂可增加产能、降低产品的不良率、保障操作人员的安全、减少人工、精准的控制生产量、减少浪费。
性能特点：
|
型号 |
RO-550V |
RO-650V |
RO-550PR |
RO-650PR |
RO-850V |
|||
|
手臂型式 |
单截单臂 |
单截双臂 |
||||||
|
适用注塑机（ton） |
50-150 |
100-180 |
100-180 |
100-180 |
150-300 |
|||
|
行程 |
上下（有效）（mm） |
550 |
650 |
P550 R550 |
P650 R650 |
850 |
||
|
前后（最大）（mm） |
390 |
450 |
||||||
|
引拔行程 （mm） |
120 |
P170 R120 |
200 |
|||||
|
旋出角度 |
50°-90° |
|||||||
|
爪旋角度 |
90° |
|||||||
|
最大荷重（含治具） (kg) |
2-3 |
|||||||
|
最小取出时间 |
2.1 |
2.2 |
1 |
1 |
1 |
|||
|
全循环时间 （不含治具） |
4.2 |
4.8 |
5.8 |
|||||
|
驱动方式 |
气动 |
|||||||
|
工作气压（KGF/cm2） |
5-7 |
|||||||
|
空气消耗量 (NL/cycle) |
7.6 |
7.7 |
12 |
12 |
14 |
|||
|
电源消耗量（KVA） |
0.2 |
|||||||
|
净重 (Kg) |
46.9 |
47.5 |
63.8 |
64.5 |
65.5 |
|||
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
550(V) |
1300 |
1230 |
200 |
130 |
417 |
550 |
260 |
178 |
181 |
55 |
390 |
550 |
/ |
/ |
|
650(V) |
1400 |
1330 |
200 |
550 |
55 |
390 |
650 |
/ |
/ |
|||||
|
550PR |
1300 |
1230 |
185 |
620 |
90 |
450 |
550 |
80 |
200 |
|||||
|
650PR |
1400 |
1330 |
185 |
620 |
90 |
450 |
650 |
80 |
200 |
*以上规格如有变更，恕不另行通知，非标规格可定制
