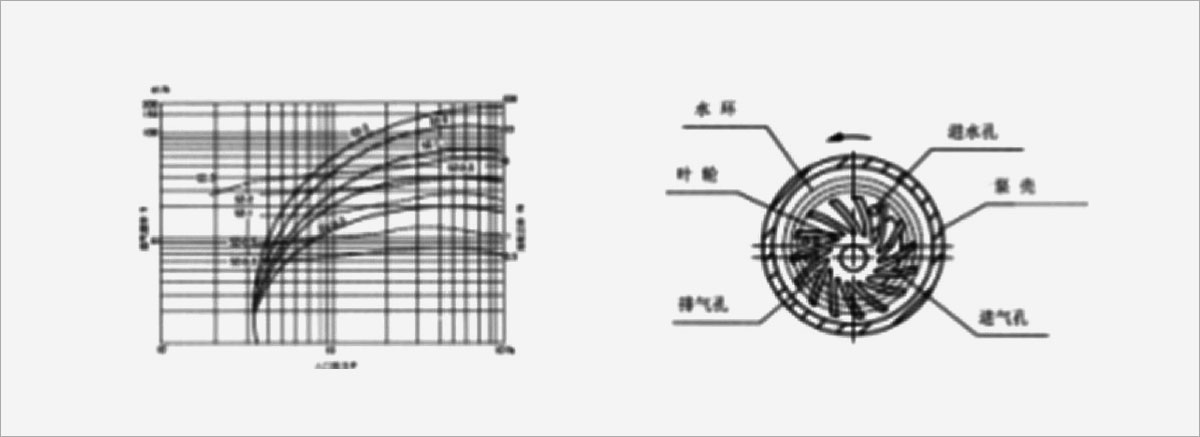

合力机械专业生产的SZ系列单级水环真空泵是在引进国外先进技术基础上,经过优化改进研制而成,具有明显的高效、节能的特点,其真空度可达96%,完全可以替代进口双级泵。它的叶轮相对泵壳偏心安装,叶轮旋转时产生与叶轮偏心的水环,充满在叶片中间的水,不断地作周期性的往复运动,改变叶片中间的容积,在固定的吸气口和排气口的相应配合下,完成吸气、压缩和排气过程。
本系列单级水环真空泵为卧式直联型,主要由泵盖、进排气盘、泵壳、叶轮、连接座和机械密封等组成、泵体内重要零件采用铜合金及不锈钢制成,主要铸件进行表面防腐处理,册第解决泵内生锈的问题。具有造型美观、结构紧凑、性能优良、维修方便等特点。
应用范围:本系列单级水环真空泵主要用来抽吸、输送空气及其他气体。特别适用于抽吸含有大量水蒸汽的气体,也适用于抽吸有一定腐蚀性的气体。例如,化工行业的真空蒸馏、干燥;塑料制品行业的真空除气、成形;皮革行业的真空脱水等。用它作罗茨真空泵的前级泵,可大大提高罗茨真空泵的使用范围。
1、技术参数
型号 |
抽气速率 |
极限真空 (Pa) |
配用功率 (Kw) |
转速 (r/min) |
补充水用量 |
重量 |
SZ-0.3 |
20 |
4000 |
0.75 |
2820 |
0.20 |
32 |
SZ-0.5 |
40 |
1.5 |
2840 |
0.23 |
40 |
|
SZ-1 |
60 |
2.2 |
2840 |
0.25 |
55 |
|
SZ-2A |
90 |
3 |
2890 |
0.25 |
75 |
|
SZ-2 |
120 |
4 |
2890 |
0.45 |
80 |
|
SZ-3 |
180 |
5.5 |
1440 |
0.40 |
110 |
|
SZ-4 |
270 |
7.5 |
1440 |
0.50 |
145 |
|
SZ-6 |
360 |
11 |
1460 |
1.2 |
200 |
2、外形安装尺寸:
型号 |
A |
d |
L |
L1 |
L2 |
L3 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
S |
Φ |
SZ-0.3 |
80 |
G1’’ |
407 |
233 |
100 |
130 |
255 |
155 |
125 |
164 |
184 |
80 |
12 |
G1/2’’ |
10 |
SZ-0.5 |
80 |
438 |
256 |
100 |
130 |
255 |
155 |
140 |
180 |
194 |
90 |
12 |
|||
SZ-1 |
80 |
480 |
278 |
125 |
160 |
255 |
155 |
140 |
180 |
194 |
90 |
12 |
|||
SZ-2A |
110 |
G1-1/’’ |
506 |
288 |
140 |
180 |
315 |
190 |
190 |
245 |
237 |
112 |
15 |
12 |
|
SZ-2 |
110 |
560 |
327 |
140 |
180 |
315 |
190 |
190 |
245 |
237 |
112 |
15 |
|||
SZ-3 |
160 |
G2’’ |
640 |
364 |
140 |
205 |
370 |
210 |
216 |
280 |
320 |
132 |
18 |
||
SZ-4 |
160 |
710 |
420 |
180 |
235 |
370 |
210 |
216 |
280 |
320 |
132 |
18 |
|||
SZ-6 |
190 |
4-Φ14(Φ130法兰式) |
822 |
463 |
210 |
275 |
455 |
255 |
254 |
330 |
412 |
160 |
22 |
19 |
